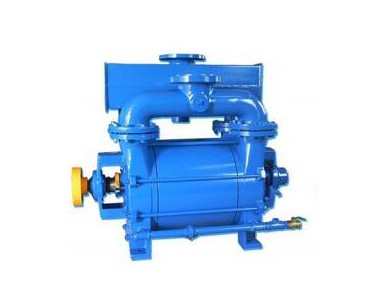

2BE水環式真空泵分為2BEA型與2BEC型,涵蓋了吸氣量從210m3/h到37000m3/h、吸氣壓力從16000pa到3300pa之間的全部范圍。該泵對氣體的壓縮是在等溫下運行,因此除了可抽吸空氣、水蒸氣等常見氣體外,還可抽吸易燃易爆的氣體。通過改進機體材質,亦可抽吸化工行業含有腐蝕性的氣體或以腐蝕性溶劑作為循環液。廣泛的應用在石油、制藥、化肥、日化、冶煉、洗煤、選礦等重工業以及化工行業,還可用于食品行業、建筑行業和紡織等輕工業。是目前比較節能、先進的水環式真空泵之一。
一、2BE水環式真空泵采用單級單作用結構,具有結構簡單、維修方便、運行可靠等優點。相比于市場是流通性較大的SK水環式真空泵、2SK水環式真空泵來說,真空度高、同等抽氣量下電機功率下等特點。是SK、2SK等水環式真空泵理想的替代品。
二、2BE水環式真空泵的特點
1、有效節能:該系列泵采用系統優化設計,采用了柔性排氣閥設計,避免了氣體壓縮中的過壓縮,通過調節排氣面積降低能量消耗,終達到較佳運行效率
2、維護方便:由于在泵的兩端蓋上設置了檢查孔(拆下壓板即可),因而可方便地查看內部結構或間隙,并可快速而方便地更換排氣口閥板。此外,填料的更換也可在不拆泵蓋的情況下進行,十分方便。
3、高可靠性:由于該類泵采用了軸與葉輪孔的牢固熱裝過盈配合及軸和軸承安全系數大,因而具有相當高的可靠性。
我公司生產的2BE水環式真空泵還具有以下特點。
1、葉輪全系動平衡處理,運行穩定,振動小。
2、全系密封處添加并選用2Cr軸套,使其壽命長,維護簡單、成本低。
3、鑄件全部為樹脂砂工藝,表面散熱效果較佳。
三、2BE水環式真空泵材質選擇
1、泵殼材質:分為灰口鑄鐵、球墨鑄鐵、鋼板焊接、不銹鋼材質等。
2、傳動方式:傳功方式分為直連傳動和皮帶傳動。
3、密封方式:密封方式分為填料密封、機械密封。
4、葉輪材質:沖壓葉片焊接、鑄鐵、球墨鑄鐵、不銹鋼鑄造、不銹鋼焊接等。
四、2BE水環式真空泵工作原理
水環真空泵屬容積式泵,即利用容積大小的改變達到吸、排氣的目的。
如圖一所示,葉輪偏心地裝在泵體內,偏心距為e,當葉輪旋轉時(在泵起動前,應向泵內注入少量的水),水受離心力的作用,而在泵體壁上形成一旋轉水環,水環上部內表面與輪轂相切,沿箭頭方向旋轉,在前半轉的過程中,水環內表面逐漸與輪轂脫離,因此在葉輪葉片間形成空間并逐漸擴大,這樣就在吸氣口吸入空氣,在后半轉的過程中,水環的內表面漸漸與輪轂靠近,葉片間的空間容積隨著縮小,葉片間的空間容積改變一次,每個葉片間的水好像活塞一樣往復一次,泵就連續不斷地抽吸氣體。
